التمدد الطولي

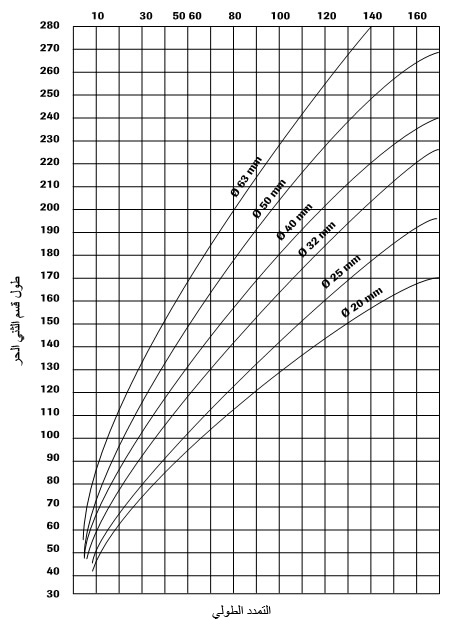

نظراً لبنيتها تكون الأنابيب المصفحة المصنعة من مادة البولي بروبيلين – آر نوع 3 الخام معرضة للتمدد في الحرارة والتقلص في البررودة. لذلك يجب أخذ قواعد التمدد والتقلص بالإعتبار لدى تنفيذ تمديدات بطول أكثر من 5 أمتار.
حساب التمدد الطولي يجري وفق المعادلة التالية:
طول الأنبوب | فرق درجات الحرارة ΔT | |||||||
---|---|---|---|---|---|---|---|---|
L(m) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
1,0 | 0,30 | 0,60 | 0,90 | 1,20 | 1,50 | 1,80 | 2,10 | 2,40 |
2,0 | 0,60 | 1,20 | 1,80 | 2,40 | 3,00 | 3,60 | 4,20 | 4,80 |
3,0 | 0,90 | 1,80 | 2,70 | 3,60 | 4,50 | 5,40 | 6,30 | 7,20 |
4,0 | 1,20 | 2,40 | 3,60 | 4,80 | 6,00 | 7,20 | 8,40 | 9,60 |
5,0 | 1,50 | 3,00 | 4,50 | 6,00 | 7,50 | 9,00 | 10,50 | 12,00 |
6,0 | 1,80 | 3,60 | 5,40 | 7,20 | 9,00 | 10,80 | 12,60 | 14,40 |
7,0 | 2,10 | 4,20 | 6,30 | 8,40 | 10,50 | 12,60 | 14,70 | 16,80 |
8,0 | 2,40 | 4,80 | 7,20 | 9,60 | 12,00 | 14,40 | 16,80 | 19,20 |
9,0 | 2,70 | 5,40 | 8,10 | 10,80 | 13,50 | 16,20 | 18,90 | 21,60 |
10,0 | 3,00 | 6,00 | 9,00 | 12,00 | 15,00 | 18,00 | 21,00 | 24,00 |
