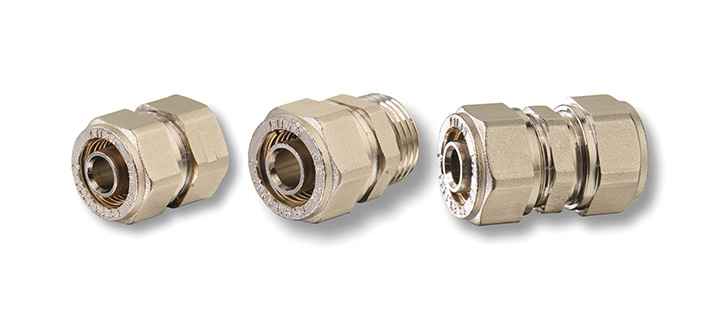

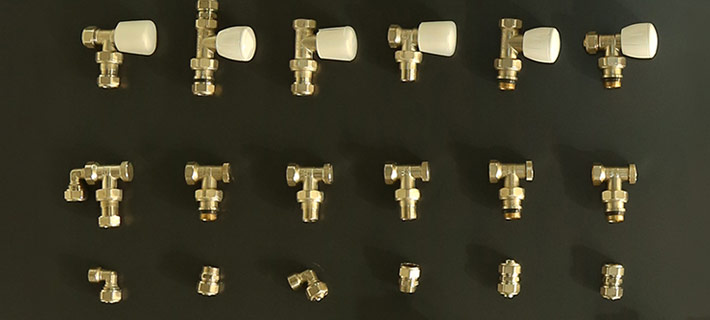

إن قطع التركيب المعدنية لأنبوب بكس هي عبارة عن قطع وصل تستعمل في جميع التمديدات التي يستعمل فيها أنبوب بكس مثل أنظمة فرات بكس للتدفئة تحت الأرضية، وفي أنظمة فرات بكس المتنقلة للتدفئة، وفي أنظمة فرات بكس للمياه العذبة ... الخ. تستعمل مادة النحاس الأصفر أم أس 58 للجسم وللعناصر الداخلية وأقسام الوصل في قطع التركيب المعدنية لأنبوب بكس، ولأجل تأمين الكتامة وعدم التسرب يجري استعمال موانع التسرب الحلقية من المطاط الصنعي إي پي دي أم (EPDM).
يجري إنتاج قطع التركيب المعدنية لأنبوب بكس بالتطابق مع المقاييس التركية تي أس إي أن1254-3 (TS EN 1254-3 ). يتم إجراء الإختبارات التالية على قطع التركيب المعدنية لأنبوب بكس طبقاً لمتطلبات المقاييس التركية تي أس إي أن 1254-3 (TS EN 1254-3 ).
- إختبار الكتامة تحت الضغط.
- إختبار مقاومة الإلتصاق.
- إختبار التفريغ الهوائي.
- إختبار التحويل الحراري.
- إختبار تحويل الضغط.
- إختبار مقاومة التآكل
- إختبار تقرير سماكة التغليف (يجري القيام بهذا الإختبار كاختبار إضافي غير مطلوب بموجب المقاييس ذات العلاقة).
تركيب قطع التركيب المعدنية لأنبوب بكس وتعليمات الإستعمال
- ضغط الضخ يجب أن لايزيد عن 10 بار، وحرارة التشغيل يجب أن لاتزيد عن 105° مئوية.
- الضغط يجب أن لايزيد عن 16 بار للصمامات الكروية الصغيرة.
- تركيب قطع التركيب المعدنية لأنبوب بكس يجب أن يتم بواسطة سباك مخول مختص.
- جميع أنواع الأجسام الغريبة في نظام السباكة (الغبار،الرمل ...الخ) يجب إزالتها وتنظيفها قبل التركيب.
- يجب استعمال قطع التركيب المعدنية لأنبوب بكس مع قطع الوصل الأصلية فقط.
- يجب استعمال مواد عزل وكتامة مناسبة (شريط التفلون) على الأجزاء المسننة من قطع الوصل.
- يجب عدم استعمال المواد الكاشطة لتنظيف الصمامات.
- يجب حماية التمديدات من خطر التجمد.
- يجب حمايتها من الصدمات الخارجية خلال التخزين والنقل والتركيب والإستعمال.
