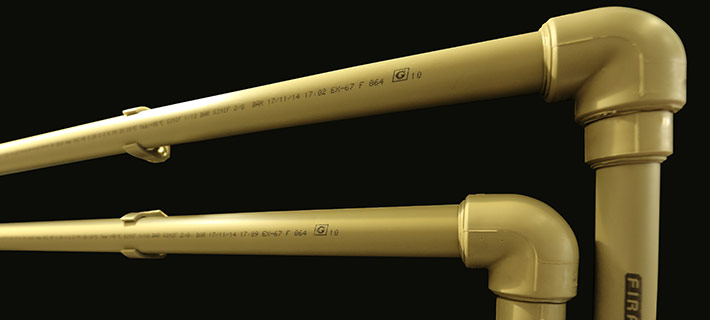

جرى تصميم أنابيب فرات المركبة وقطعها بشكل خاص لتناسب أنظمة الأنابيب الناقلة للمياه الباردة وللمياه الحارة. الطبقة الوسطى في جدران الأنابيب المركبة وقطعها لها خواص عزل عالية تمنع الأنبوب من التمدد والتقلص.

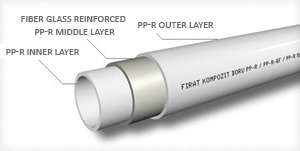

إن أنابيب فرات المركبة وقطعها هي نظام أنابيب تعمل تحت الضغط وتستعمل في أنظمة الأنابيب الباردة والحارة في الأماكن السكنية. هذا الأنبوب له بنية من عدة طبقات؛ الطبقة الوسطى في الأنبوب مصنعة من البولي بروبيلين-آر المبلمر عشوائياً والمسلح بالألياف الزجاجية، والطبقتين الداخلية والخارجية مصنعة من مادة البولي بروبيلين-آر الخام. تقع فئة هذا الأنبوب في مجموعة خدمات 1/10 بار، وقد جرى تصميمه ليعمل لمدة 50 سنة تحت ضغط 20 بار بدرجة حرارة 20° مئوية.

عندما يجري استعمالها بشروط جيدة فإن الأنابيب المركبة وقطعها تخدم أكثر من 50 سنة.

  • عمرها المفترض هو 50 سنة تحت ضغط 20 بار بدرجة حرارة 20° مئوية.
  • تناسب الإستعمالات بين -20° مئوية و +90°. (عندما تقوم بعزل الأنابيب فيجب أخذ درجة حرارة تجمد السائل في الأنبوب بعين الإعتبار).
  • يعتبر من الفئة "ب2" طبقاً لمعايير دين 4102.
  • التعرق والتمدد للأنابيب لايشكل مشكلة لدى استعمال الأنابيب المركبة للمياه الساخنة والباردة معاً.
  • لهذا الأنبوب مقاومة عالية للمواد الكيميائية.
  • يقاوم التآكل، لايصدأ ويمنع الترسبات الكلسية على جداره الداخلي.
  • له أسطح داخلية براقة وناعمة.
  • لايصيب قطر الأنبوب أية تقلصات موضعية في عملية اللحام. له مزايا عالية وأداء ممتاز في عمليات اللحام.
  • حيث أن هذه الأنابيب لاتحتاج إلى قشط بعد عمليات اللحام عليها، لذلك فإن تركيبها يكون أسرع.
  • يمكن استعماله في المناطق المكشوفة لمظهره المقبول.
  • ملائم للبيئة وصديق لها.
  • لاخسائر في التركيب.

Kompozit Boru

أنابيب فرات المركبة وقطعها التي يجري إنتاجها من مزيج من مادة البولي بروبيلين المبلمر الخام مع الألياف الزجاجية كتسليح للأنابيب تعتبر حلاً أساسياً لابديل له في أيامنا هذه لأنظمة المياه الحارة والباردة في الداخل، وذلك نظراً لميزاتها وفوائدها من حيث سطح الأنبوب الداخلي الناعم والبراق وانعدام التكلس وهذه الأنابيب صحية وسهلة التركيب. يستعمل هذا الأنبوب في أي من وجميع أنظمة تمديدات المياه الحارة والباردة في الداخل. إن أنابيب فرات المركبة مصنعة من مواد خام نوع-3، تدعى أيضاً بولي بروبيلين عشوائي التبلمر (PP-R).

مزايا أنابيب فرات المركبة

- حيث أن أنابيب فرات من البولي بروبيلين عشوائي التبلمر (PP-R) والمسلحة بالألياف الزجاجية لها معامل تمدد حراري قريب جداً من معامل التمدد الحراري للأنابيب ذات الرقائق المعدنية، لذا يمكن استعمالها بنجاح في الأماكن التي تستعمل فيها الأنابيب ذات الرقائق المعدنية.

معامل التمدد الحراري لأنابيب البولي بروبيلين المتبلمر (PP-R) والمسلحة بالألياف الزجاجية: 0,040 ملم/م كالفن.
معامل التمدد الحراري للأنابيب ذات الرقائق المعدنية: 0,030 ملم/م كالفن.

  • عملية لحام أنابيب فرات من البولي بروبيلين عشوائي التبلمر (PP-R) والمسلحة بالألياف الزجاجية هي تماماً مثل عملية لحام الأنابيب العادية، وهي لاتحتاج إلى تنعيم.
  • حيث أن عملية لحام أنابيب فرات من البولي بروبيلين عشوائي التبلمر (PP-R) والمسلحة بالألياف الزجاجية لاتحتاج إلى تنعيم، لذلك يمكن إجراء عمليات اللحام بسرعة أكبر بـ 30% من سرعة إجراء عمليات اللحام للأنابيب ذات الرقائق المعدنية..
  • طبقاً للحسابات فإن تمديد الأنابيب في شقة سكنية واحدة يتطلب 300 عملية لحام.
بروبيلين عشوائي التبلمر (PP-R) والمسلحة بالألياف الزجاجية هي 20,8 ثانية
مدة عملية اللحام الواحدة في الأنابيب ذات الرقائق المعدنية هي 30,3 ثانية
توفير الوقت لعملية لحام واحدة: 9,5 ثانية
توفير الوقت الكلي لـ 300 عملية لحام: 47,5 دقيقة

في الأنظمة التي تستعمل فيها أنابيب فرات من البولي بروبيلين عشوائي التبلمر (PP-R) والمسلحة بالألياف الزجاجية لاتبرز مطلقاً مشاكل التعرق والشد.
- الحرارة الضائعة في الأنابيب ذات الرقائق المعدنية من الألمنيوم لاتحدث في أنابيب فرات من البولي بروبيلين عشوائي التبلمر (PP-R) المسلحة بالألياف الزجاجية.

معامل التوصيل الحراري للألمنيوم = 190 واط/م كالفن
معامل التوصيل الحراري للألياف الزجاجية = 1,10 واط/م كالفن

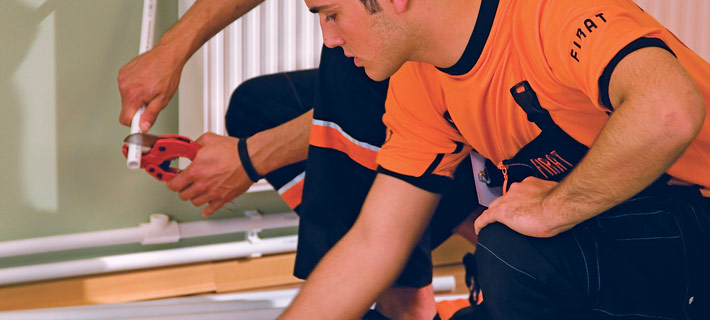

لدى معاينة هذه الأنابيب من الداخل والخارج بالعين المجردة، وليس بعدسة مكبرة، فإنها يجب أن المواد الخام أية شوائب. قطع رأس الأنبوب يكون بشكل عامودي على محوره.
